RAY90

模块化双站甚高频无线电系统

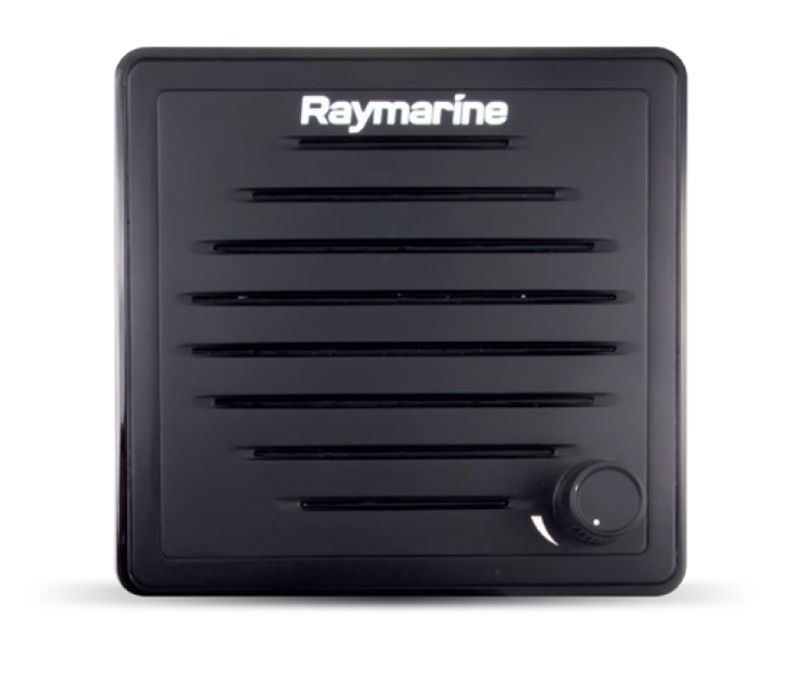

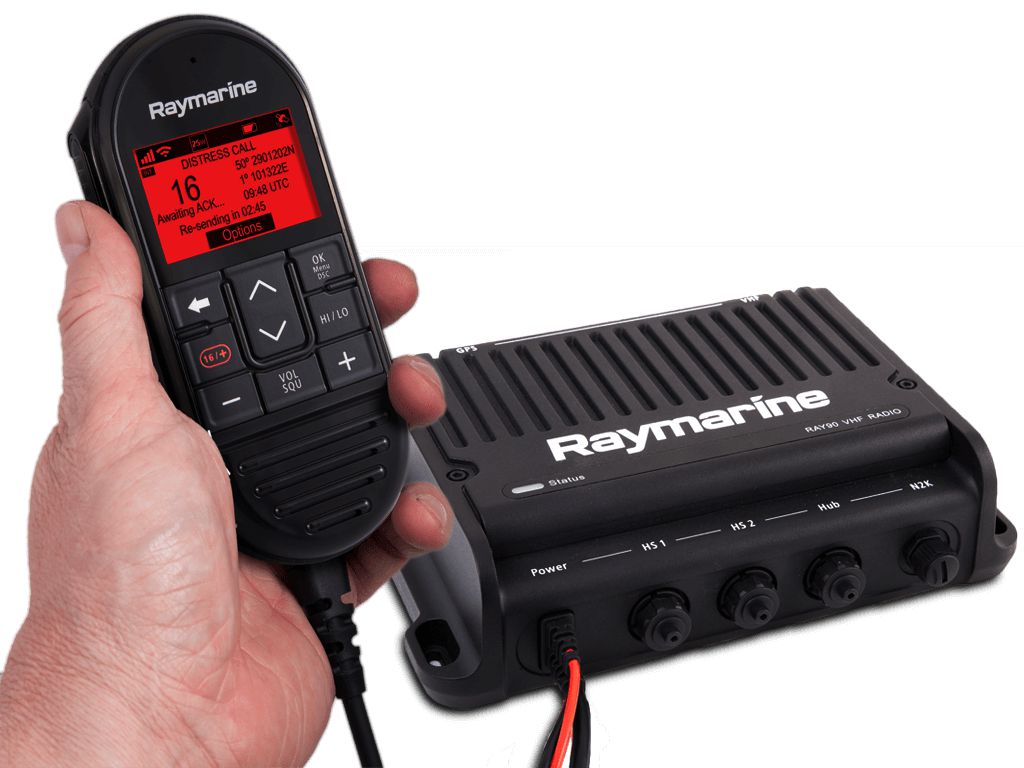

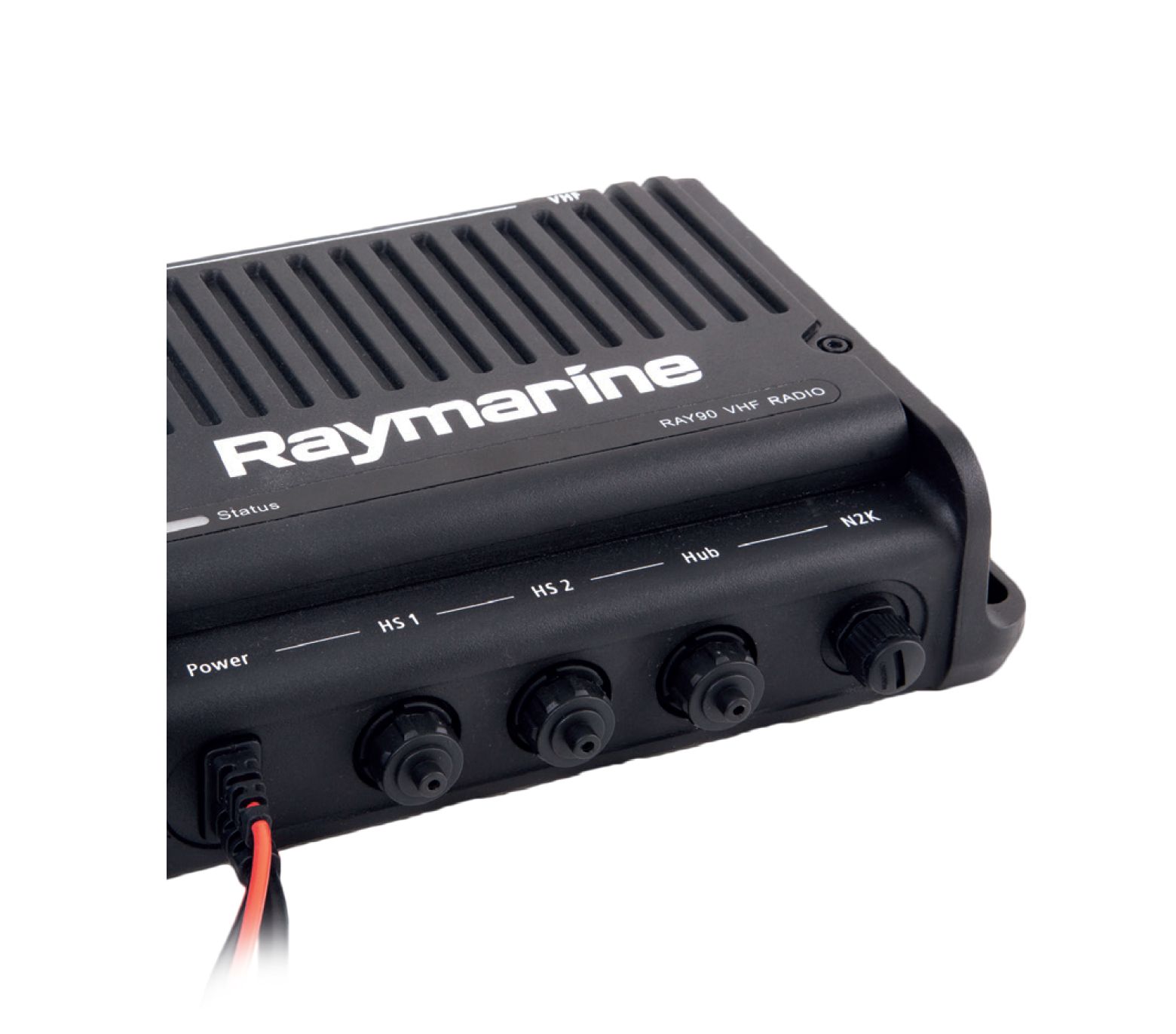

Raymarine的固定安装Ray90模块化甚高频无线电将多站通信带到一个全新的功率、性能和灵活性水平。Ray90是一个黑匣子设计，带有一个隐藏在视线之外的收发器，而符合人体工程学的RayMic手持设备和远程扬声器提供了对无线电的完全控制，具有水晶般的清晰音频。

	RAY90
	有线单元	无线HUB	无线手柄	充电座
尺寸(HxWxD)主单元	高度= 63毫米(2.48英寸)
	宽度=235毫米(9.25英寸)最大
	深度160毫米 (6.30 英寸)，不包括后接线
主要部件重量	2.6公斤(5.7磅)
防水等级	符合IPX6和IPX7	符合IPX6和IPX7	符合IPX6和IPX7	符合IPX6和IPX7
	符合EN60945	符合EN60945	符合EN60945	符合EN60945

工作温度范围	-25°C to 55°C	-25°C to 55°C	-25°C to 55°C	-25°C to 55°C
储存温度范围	-25°C to 70°C	-25°C to 70°C	-25°C to 70°C	-25°C to 70°C
湿度	高达95%	高达95%	高达95%	高达95%
通信端口	NMEA 0183(版本4.01);NMEA2000(版本3.101)	NMEA 0183(版本4.01);NMEA2000(版本3.101)	NMEA 0183(版本4.01);NMEA2000(版本3.101)	NMEA 0183(版本4.01);NMEA2000(版本3.101)
额定电源电压	12 V DC。反极性和过电压保护	12 V DC。反极性和过电压保护	可充电锂离子2000mAh电池	12 V DC。反极性和过电压保护
工作电压范围	9V DC到16V DC	9V DC到16V DC		9V DC到16V DC
电流消耗	在高功率（13.6 V）下小于6 A	在高功率（13.6 V）下小于6 A	1 Amp 标称	在高功率（13.6 V）下小于6 A
	待机：600 mA	待机：600 mA		待机：600 mA
	接收：2 A mps	接收：2 A mps		接收：2 A mps
保险丝要求			内嵌保险丝= 1.25A \|热断路器= 1.25A
充电类型			无线感应电荷
渠道	所有可用的美国、国际和加拿大甚高频海洋波段	所有可用的美国、国际和加拿大甚高频海洋波段	所有可用的美国、国际和加拿大甚高频海洋波段	所有可用的美国、国际和加拿大甚高频海洋波段
频率范围	156.000 - 157.425兆赫	156.000 - 157.425兆赫	156.000 - 157.425兆赫	156.000 - 157.425兆赫
频率范围	155.500 ~ 161.425 MHz专用信道	155.500 ~ 161.425 MHz专用信道	155.500 ~ 161.425 MHz专用信道	155.500 ~ 161.425 MHz专用信道
频率稳定度	+ / - 1.5 ppm	+ / - 1.5 ppm	+ / - 1.5 ppm	+ / - 1.5 ppm
信道间隔	12.5 kHz	12.5 kHz	12.5 kHz	12.5 kHz
功率输出	高功率= 25瓦特	高功率= 25瓦特	高功率= 25瓦特	高功率= 25瓦特
功率输出	低功率= 1瓦特	低功率= 1瓦特	低功率= 1瓦特	低功率= 1瓦特
杂散发射	25W时优于- 36dbm(小于0.25µW)	25W时优于- 36dbm(小于0.25µW)	25W时优于- 36dbm(小于0.25µW)	25W时优于- 36dbm(小于0.25µW)
最大偏差	+/- 5kHz	+/- 5kHz	+/- 5kHz	+/- 5kHz
天线端口阻抗	50欧姆典型	50欧姆典型	50欧姆典型	50欧姆典型
接收机类型	双变频超外差	双变频超外差	双变频超外差	双变频超外差
渠道	所有可用的美国、国际和加拿大甚高频海洋波段	所有可用的美国、国际和加拿大甚高频海洋波段	所有可用的美国、国际和加拿大甚高频海洋波段	所有可用的美国、国际和加拿大甚高频海洋波段
频率范围	156.000 - 157.425兆赫	156.000 - 157.425兆赫	156.000 - 157.425兆赫	156.000 - 157.425兆赫
频率范围	155.500 ~ 161.425 MHz专用信道	155.500 ~ 161.425 MHz专用信道	155.500 ~ 161.425 MHz专用信道	155.500 ~ 161.425 MHz专用信道
无线频率		2.4GHz	2.4GHz
灵敏度:	优于 1 microvolt EMF @ 20dB SINAD	优于 1 microvolt EMF @ 20dB SINAD	优于 1 microvolt EMF @ 20dB SINAD	优于 1 microvolt EMF @ 20dB SINAD
静噪灵敏度	小于-2 dBµ 电动势	小于-2 dBµ 电动势	小于-2 dBµ 电动势	小于-2 dBµ 电动势
杂音指数	优于-40分贝	优于-40分贝	优于-40分贝	优于-40分贝
音频失真	不到10%	不到10%	不到10%	不到10%
接收机灵敏度	距离-119 dBm (0.25uV)@12dB SINAD←典型	距离-119 dBm (0.25uV)@12dB SINAD←典型	距离-119 dBm (0.25uV)@12dB SINAD←典型	距离-119 dBm (0.25uV)@12dB SINAD←典型
接收机灵敏度	本地的-110dbm (0.7uV)@12db SINAD←典型	本地的-110dbm (0.7uV)@12db SINAD←典型	本地的-110dbm (0.7uV)@12db SINAD←典型	本地的-110dbm (0.7uV)@12db SINAD←典型
相邻信道选择性	大于70分贝	大于70分贝	大于70分贝	大于70分贝
假信号响应抑制	大于70分贝	大于70分贝	大于70分贝	大于70分贝
互调抑制	大于70分贝	大于70分贝	大于70分贝	大于70分贝
外接无源扬声器电源	5瓦（4Ω) / 2.5瓦（8Ω) (被动的）	5瓦（4Ω) / 2.5瓦（8Ω) (被动的）	5W (8Ω) (Acitve)	5W (8Ω) (Acitve)
扬声器功率输出	24W (4Ω) / 12W (8Ω)	24W (4Ω) / 12W (8Ω)
通道数	72	72	72	72
冷启动接收器	29s	29s	29s	29s
接收机IC灵敏度	- 167dbm(跟踪)/ - 148dbm(捕获)	- 167dbm(跟踪)/ - 148dbm(捕获)	- 167dbm(跟踪)/ - 148dbm(捕获)	- 167dbm(跟踪)/ - 148dbm(捕获)
GNSS兼容性	GPS \| GLONASS \| *北斗	GPS \| GLONASS \| *北斗	GPS \| GLONASS \| *北斗	GPS \| GLONASS \| *北斗
SBAS兼容性	WAAS	WAAS	WAAS	WAAS
	EGNOS	EGNOS	EGNOS	EGNOS
	MSAS	MSAS	MSAS	MSAS
特殊功能	有源干扰和干扰减少	有源干扰和干扰减少	有源干扰和干扰减少	有源干扰和干扰减少
工作频率	GPS L1 C/A \| GLONASS L10F \|北斗B1	GPS L1 C/A \| GLONASS L10F \|北斗B1	GPS L1 C/A \| GLONASS L10F \|北斗B1	GPS L1 C/A \| GLONASS L10F \|北斗B1
信号采集	自动	自动	自动	自动
年鉴更新	自动	自动	自动	自动
大地基准	WGS-84(通过Raymarine MFD提供的备选方案)	WGS-84(通过Raymarine MFD提供的备选方案)	WGS-84(通过Raymarine MFD提供的备选方案)	WGS-84(通过Raymarine MFD提供的备选方案)
刷新率	20 Hz（每秒20次并发GNSS）	20 Hz（每秒20次并发GNSS）	20 Hz（每秒20次并发GNSS）	20 Hz（每秒20次并发GNSS）
位置精度	无SBA时：<2.5米95%的时间	无SBA时：<2.5米95%的时间	无SBA时：<2.5米95%的时间	无SBA时：<2.5米95%的时间
位置精度	有SBA时：<2米95%的时间	有SBA时：<2米95%的时间	有SBA时：<2米95%的时间	有SBA时：<2米95%的时间
