案例研究:圣汐超级鹰40游艇电子设备升级

时间 2022-10-17 浏览 889 次 作者：本站原创

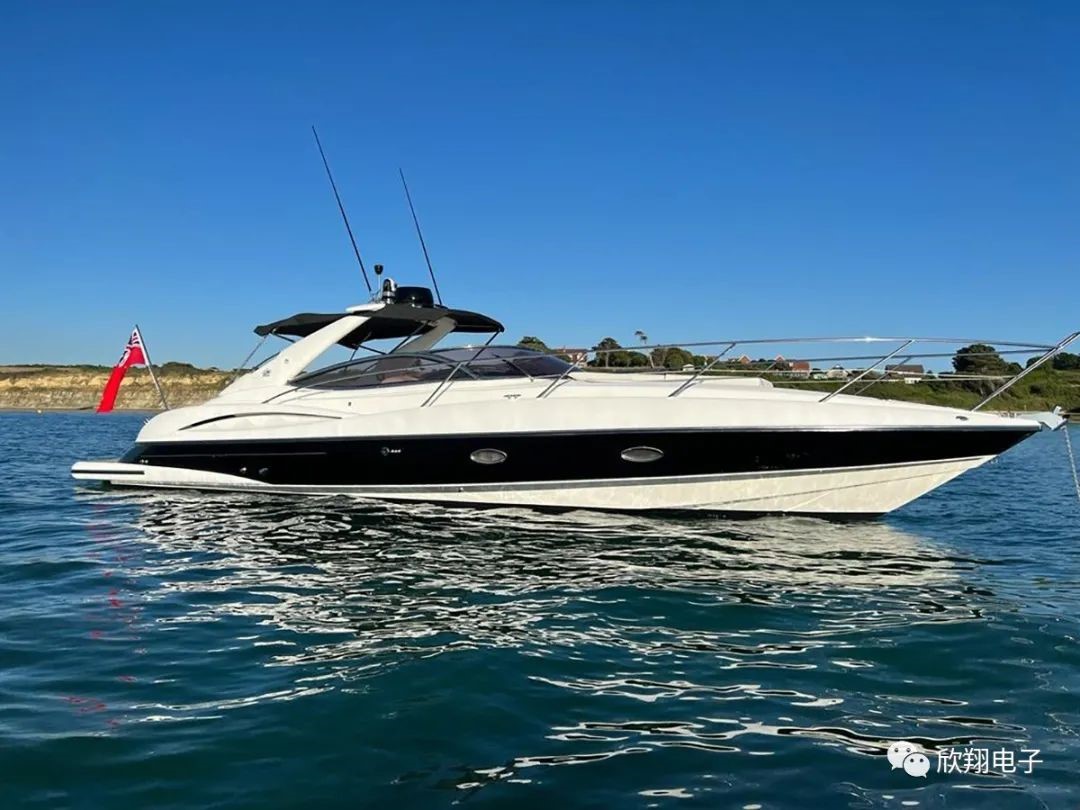

在Raymarine公司最新的综合海上导航和态势感知电子设备的帮助下，一艘近20年的高性能运动游艇恢复了生机。

来自英国普尔(Poole)的游艇经纪人克里斯蒂安•摩尔(Christian Moore)对圣汐游艇的发展了如指掌，这或许并不令人意外，因为他曾经的工作是销售这些游艇:“我当时出售这艘圣汐游艇时，首任船主为它配置了许多高级选装项目。这艘游艇选装有Trimax表面穿孔驱动器和其他高级配置，使它成为一艘非常高性能的游艇。最近它要被出售了，我必须抓住这个机会拥有它，”克里斯蒂安说。

克里斯蒂安计划将这艘游艇重新命名为“权杖（Sceptre）”，需要做一些改装才能使它达到现代化标准。比如：船体修补、喷漆，安装合成柚木甲板，安装高端海洋音响等等。老式的胡桃木仪表板破旧不堪，而且旧的仪表板也无法安装最新的，尺寸更大的显示屏。

克里斯蒂安喜欢做正确的事，凭借这样的精神，他没有用乙烯基喷涂仪表板，而是用碳纤维制作了一个新的仪表板。克里斯蒂安去找了马克·波特（Mark Porter），他现在经营着一家海洋电子公司Seacraft marine。除了提供最新的Raymarine电子设备外，Seacraft Marine还能够制造碳纤维仪表板。

仪表台中心的位置安装了一台带有Realvision 3D功能的AXIOM+ 12 RV多功能显示器（12寸显示屏）。这款齐平安装的显示器支持外接设备，因此其功能可以根据需要进行扩展。他还可以通过Wi-Fi和蓝牙连接到安装有Raymarine APP的平板电脑和智能手机。

此外，船上还齐平安装了一台AXIOM+ 7多功能显示器（7寸显示屏），这台7寸显示屏可以指定为单一信息的显示窗口，比如作为一个全屏专用雷达显示器，而另一个较大屏幕的多功能显示器，可以进行分屏显示来获得更多信息。

由于这是一艘高性能游艇，能够达到40节以上的航行速度，想要在高速航行的状态下用手指精确触控屏幕操作是非常困难的！所以克里斯蒂安购买了一个RMK-10键盘并安装在方向盘附近，该键盘可以和多功能显示器链接并操作，使用起来非常方便！

“超级鹰”配备了一个FLIR 232红外热像仪，可以在完全黑暗的环境中使用，并配备了一台CAM220 IP加固型高清网络半球形摄像机，可密切关注机舱。两款相机都与多功能显示器相连接。

具有水平转动和垂直转动功能的红外热像仪M232是FLIR最小的船用热成像仪之一。M232的分辨率为320×240，在夜间可以识别出其他船只和障碍物，以此提高游艇夜航的安全性。虽然克里斯蒂安不打算长期夜航，但他借助FLIR ClearCruise™智能热分析技术，能够在清晨或傍晚时间更安全地进出港口。当水面物体如船只、障碍物或导航标记出现在拍摄范围内时，ClearCruise™技术可以及时发现并提供声音和图像警报。

该技术的关键是Raymarine公司的AR200增强现实稳定模块。AR200是一个增强现实传感器，由一个全球卫星导航系统(GNSS)接收器和一个姿态和航向参考系统(AHRS)传感器组成。AR200为Axiom 多功能显示器提供位置、航向、俯仰和横摇数据。

在高速态势感知方面，Raymarine Quantum2多普勒雷达在船上也是一个非常重要的电子设备。英吉利海峡以其高船舶交通量而闻名，多普勒目标处理可轻松识别海上船只目标，并使用不同的颜色进行标识，以此减少碰撞风险。Quantum 2还提供手动或自动MARPA模式，作为进一步有效的跟踪危险目标手段。与从船上卸下的原始雷神雷达不同，Quantum 2在几秒钟内启动并准备就绪，而且雷达天线重量要轻得多。Quantum 2 的重量比同类磁控管雷达轻50%。当与该船的Raymarine ais700a B类自动识别系统(AIS)收发器结合使用时，很难想象有任何潜在的碰撞风险会在雷达下消失。作为B类AIS收发器，AIS700不仅可以接收来自其他船只的信号，还可以发射本船的信号，提供了双重避碰保障。

在通信设备方面，克里斯蒂安指定安装Ray 90 VHF，并将VHF主机安装在仪表台下面，只保留手持话柄安装在驾驶区，节省了仪表台面的有限空间。

Raymarine现有产品都是即插即用的，设备的选配与安装仅用了一周的时间。

克里斯蒂安对这艘船上的航海电子设备升级的整体效果印象深刻:“多年来我一直向自己承诺要一艘这样的船。这种船现在已经很少建造了，如果要造，价格也会贵得吓人。随着买家认识到这种船型的魅力和稀有性，它们的价值会越来越高，而事实证明，好的船型越来越难找到。考虑到这一点，将它们提升到现代标准是非常值得的，在所有你可以改造的领域中，电子设备是最引人注目的。通过航海电子设备，可以知道我在哪里、潜在危险在哪里以及周围有什么其他船只等关键因素都能知道。得益于分屏和叠加功能，以及CHIRP雷达和热成像等先进功能，大量信息可以在航行时快速获取。”

secraft从旧仪表板后面拆下的一堆电线已经被主干电缆即插即用的简单方式所取代。仪表板本身也干净得多，因此操舵区域的美感瞬间提升。
